工業廢水處理時往往要蒸發大量的水分，多效蒸發器因其能夠減少加熱蒸汽消耗的特點，在工業廢水處理行業中使用比較廣泛。今天和大家一起了解下多效蒸發器工作原理及多效蒸發器操作流程。

一、多效蒸發器原理

通常，無論在常壓、加壓或真空下進行蒸發的，在單效蒸發器中每蒸發一千克的水，往往需要消耗比一千克多一些的加熱蒸汽。因此為了避免大量蒸發水分，減少蒸汽消耗量，就采用多效蒸發操作。

進行多效蒸發操作的設備就是多效蒸發器。多效蒸發器是指將幾個蒸發器串聯運行的蒸發器操作，使蒸汽熱能得到多次利用，從而提高熱能的利用率。多效蒸發器一般多用于水溶液的處理。

二、多效蒸發器的工作原理

多效蒸發器工作原理是通過鮮蒸汽驅動一效產生蒸發，再利用一效產生的二次蒸汽來驅動下一效蒸發，以達到節能目的。末效的二次蒸汽通過冷凝器冷凝。

將加熱蒸汽通入一效蒸發器，則溶液受熱而沸騰，而產生的二次蒸汽其壓力與溫度較原加熱蒸汽低，但二次蒸汽可以再次利用。

三、多效蒸發器具體工作原理及操作流程

多效蒸發器操作流程分為：多效蒸發操作的加料，可有四種不同的方法：并流法、逆流法、錯流法和平流法。

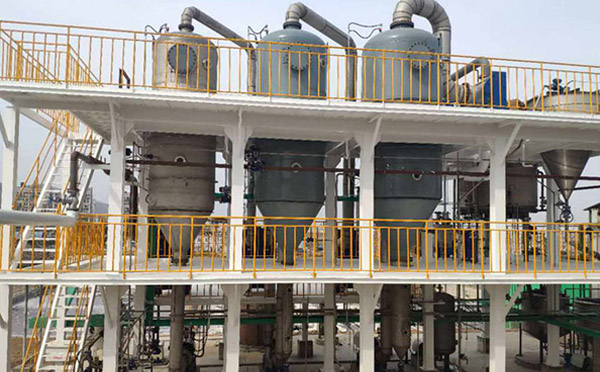

工作原理：多效蒸發器的物料稀溶液經原料泵進入三效循環泵的吸入口，用泵升壓后，經預熱器進入三效蒸發器頂部的進料室，再進入加熱管加熱蒸發后進入分離室，汽、液在此分離，溶液從底部流入泵吸入口，用泵送預熱器、進料室、加熱管、分離室進行循環流動與蒸發

多效蒸發器蒸發出來的蒸汽由分離室側面進入分離器進一步把蒸汽夾帶的液滴分離出來，由分離器底部流回分離室，而二次蒸汽排出后進入冷凝器被全部冷凝。循環泵出口有一支路把溶液送到二效泵的吸入口，按照與三效相同的方式進行工作，二效的二次蒸汽送入三效作為加熱蒸汽。同樣，二效泵出口有一支路把溶液送入一效泵吸入口。一效操作與另二效基本相同，一效的二次蒸汽送入二效作為加熱蒸汽。

四、多效蒸發器設計特點

多效蒸發器設計時均裝有液位控制器，配合進口管路的控制閥保持各效液面恒定。鍋爐供氣管路裝有控制閥，根據一效加熱蒸汽壓力的傳感器及壓力控制器來控制閥門達到加熱蒸汽壓力恒定的目的。各效所排放的冷凝水均匯集至凝水罐，罐側面裝有液位控制器，配合排液泵出口管路的控制蒸發器液位至規定高度。

?
